Quando si parla di impianti elettrici, la scelta e il riconoscimento dei tipi di cavi elettrici è fondamentale per garantire sicurezza, efficienza e conformità alle normative.
Che tu sia un professionista o un privato alle prese con una ristrutturazione, conoscere le caratteristiche, le classificazioni e gli usi dei diversi cavi ti permette di fare scelte più consapevoli. In questo articolo vedremo in dettaglio come si compongono i cavi, come riconoscerli attraverso i colori e perché è importante saperli identificare.
Stai cercando forniture per il tuo impianto? La Comedil offre soluzioni su misura per ogni esigenza nella vendita materiale elettrico.
Tipologie di cavi elettrici: struttura
I cavi elettrici possono sembrare tutti simili a prima vista, ma in realtà esistono diverse tipologie, ognuna progettata per un uso specifico.

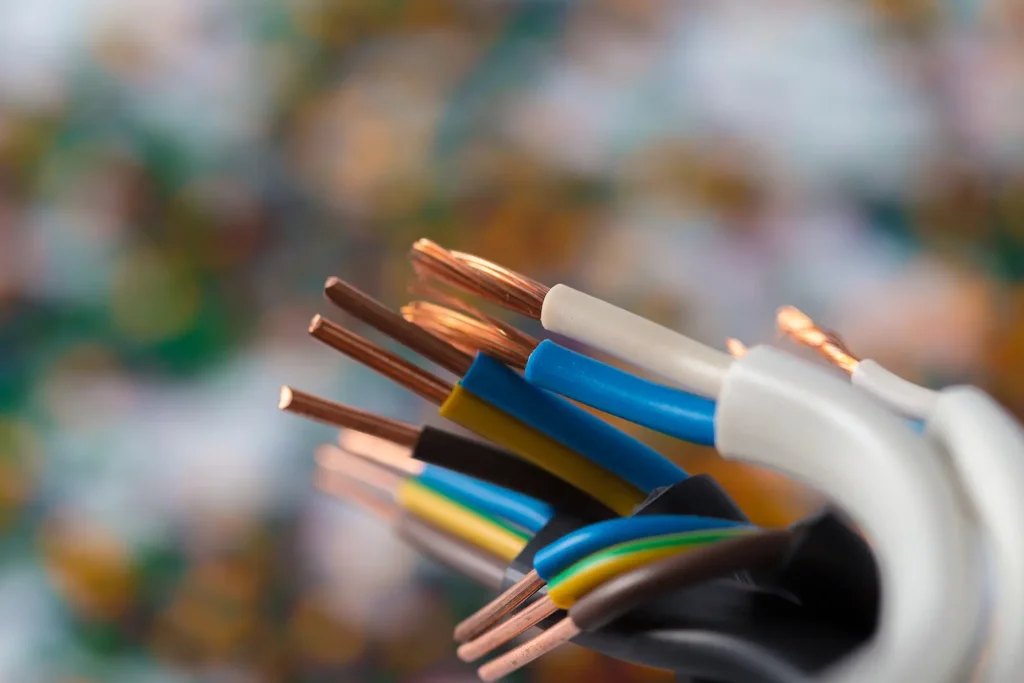

Tutti i cavi si compongono di uno o più conduttori interni, generalmente in rame, rivestiti da uno o più strati isolanti. Questi strati possono essere in PVC, gomma, polietilene o materiali resistenti al calore, agli agenti chimici o all’umidità, a seconda della destinazione d’uso.
Ecco i principali tipi di cavi elettrici in commercio:
- Cavi unipolari: hanno un solo conduttore e sono rivestiti da una guaina in PVC. Usati per impianti civili e canaline.
- Cavi multipolari: contengono due o più conduttori isolati tra loro all’interno di una guaina esterna. Sono ideali per l’alimentazione di elettrodomestici o impianti industriali.
- Cavi flessibili (tipo H05VV-F): hanno conduttori sottili e intrecciati, rivestiti da una guaina morbida. Ottimi per collegamenti mobili, prolunghe e piccoli elettrodomestici.
- Cavi schermati: dotati di uno schermo metallico che protegge da interferenze elettromagnetiche. Utilizzati in ambito industriale, informatico e per impianti audio/video.
- Cavi coassiali: composti da un conduttore centrale e una schermatura attorno, usati principalmente per segnali video e TV.
- Cavi telefonici e di rete: progettati per trasmettere dati, voce o internet. Si distinguono in UTP, FTP, STP ecc.
- Cavi resistenti all’acqua e al fuoco: utilizzati in ambienti esterni o in condizioni critiche, dotati di guaine speciali ignifughe o impermeabili.
Ogni cavo è progettato per resistere a sollecitazioni diverse: calore, trazione, umidità, vibrazioni o agenti chimici. Per questo è importante scegliere sempre la tipologia giusta in base all’applicazione.
Caratteristiche dei cavi elettrici: i colori sono determinanti per riconoscerli
Uno degli aspetti più importanti per distinguere i cavi elettrici è il colore dell’isolante. I colori non sono scelti a caso: seguono standard precisi e aiutano a comprendere la funzione del filo all’interno dell’impianto.
Come si suddividono i cavi elettrici?
I cavi elettrici si suddividono non solo per la funzione dei conduttori (fase, neutro, terra), ma anche per la forma e la destinazione d’uso. In commercio trovi:
- Cavi rotondi: più comuni, usati per impianti civili, passano facilmente all’interno di tubi corrugati o canaline.
- Cavi piatti: hanno un ingombro minore e sono più flessibili. Spesso impiegati per impianti temporanei, piccoli elettrodomestici o in spazi stretti.
- Cavi da interrare (tipo FG7OR o RV-K): progettati con guaine rinforzate per resistere all’umidità, alla pressione del terreno e agli agenti esterni. Sono adatti a impianti esterni e alimentazioni sotterranee.
- Cavi a bassa tensione (BT): usati negli impianti domestici o per l’alimentazione di dispositivi fino a 1000 V. Sono i più diffusi nelle abitazioni, negli uffici e nei locali commerciali.
Come si distinguono quindi i fili elettrici?
I fili si distinguono proprio osservando questi colori e verificando la destinazione d’uso:
- Blu: è il cavo neutro. Serve a completare il circuito riportando la corrente al quadro elettrico. Non è pericoloso quanto il cavo di fase, ma può comunque essere attivo se il circuito è chiuso.
- Marrone, nero o grigio: indicano la fase, cioè il filo che trasporta corrente elettrica. È il più pericoloso da maneggiare e deve essere sempre trattato con attenzione.
- Giallo-verde: è il cavo di messa a terra. Non trasporta corrente in condizioni normali, ma protegge in caso di dispersioni, evitando folgorazioni. È essenziale per la sicurezza.
Questa codifica è fondamentale per evitare errori durante l’installazione e per individuare rapidamente eventuali guasti o malfunzionamenti.
Perché è importante saper riconoscere il tipo di cavi elettrici
Saper identificare correttamente i tipi di cavi elettrici non è solo una questione tecnica: è una garanzia di sicurezza. Un errore nel collegamento dei cavi può causare cortocircuiti, danneggiamenti agli apparecchi o, nei casi peggiori, incendi e infortuni.
Conoscere come si suddividono e come si distinguono i fili elettrici ti permette di lavorare in modo preciso, sia che tu stia installando un punto luce, un interruttore o un impianto più complesso. Inoltre, facilita ogni intervento successivo di manutenzione o ampliamento dell’impianto elettrico.
